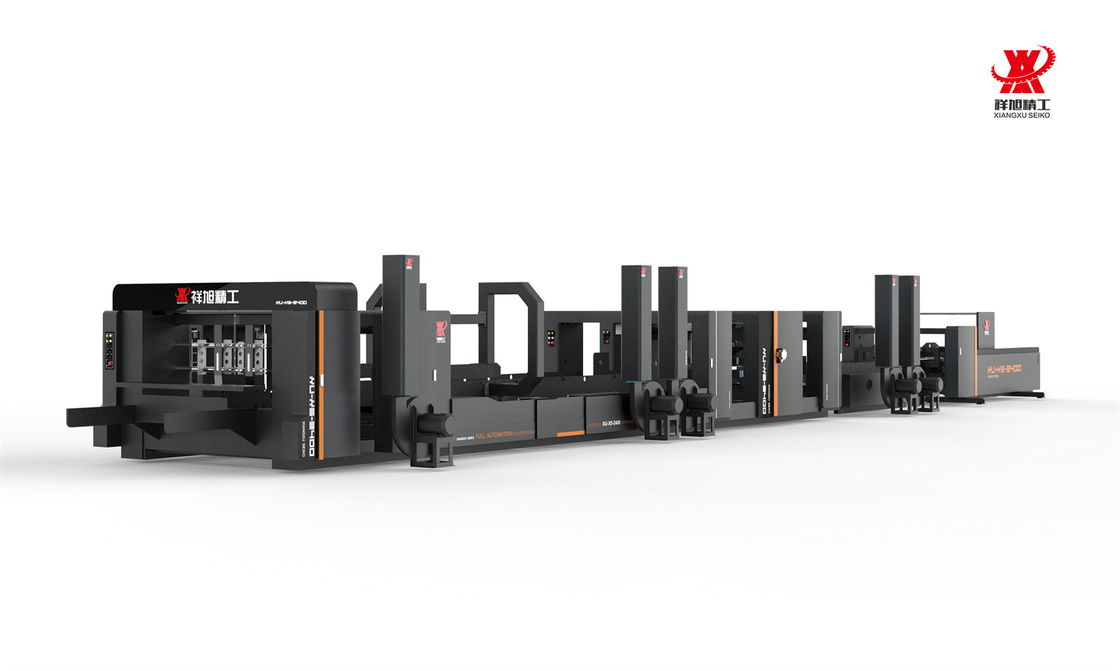

Máquina automática de pegamento de carpetas de alta velocidad 75kw con rectificación automática de alimentación

Máquina corrugada de alta velocidad adhesiva automática de costura de alimentación automática rectificadora

Funciones principalesLa velocidad máxima de costura es de 1200 clavos/min, la velocidad de pegado es de 180 m/min, mejorando considerablemente la eficiencia de producción.

Toda la máquina está controlada por PLC y pantalla táctil y puede ser operada por botones.

Alimentación automática de papel, pegado y costura automáticos, plegado automático, corrección automática, conteo automático, apilamiento automático.

La transmisión principal adopta un tipo de rueda de cinta síncrona para garantizar un funcionamiento estable y una transmisión precisa.

El motor principal adopta un control de doble frecuencia, estable y ahorrador de energía.

Las placas de guía de cada pieza son ajustadas por el motor de barra, preciso y fácil de ajustar.

Adopta el modo de alimentación de la cinta de succión, estructura simple, velocidad rápida y alimentación precisa del papel.

El tubo de pasta se puede ajustar arbitrariamente para completar los requisitos de aplicación de pegamento de varios cartones.

Con función de corrección secundaria, eliminando el tamaño de la boca y reduciendo la tasa de desecho.

Con la corrección de velocidad diferencial, la diferencia de tijeras se elimina por completo y el plegado es más preciso.

El departamento de entrega y conformación automáticamente cuenta, formas, pilas y salidas de las pilas enteras.

La presión de la sección de conteo se ajusta con el tipo de cartón, y la adopción de contador fotoeléctrico, cuenta con precisión.

Puede ser automáticamente coincidir con la máquina de correas, conveniente y rápido ahorrar mano de obra y tiempo.

Motor principal con función de protección de retraso de arranque Si no todas las unidades están bien bloqueadas, el motor principal no funcionará.Parámetro técnico principal

Modo de trabajo

Se aplicará el procedimiento siguiente:

Se aplicará el procedimiento siguiente:

Velocidad de la cabeza del clavo

Se aplican las siguientes medidas:

Se aplican las siguientes medidas:

espesor del cartón

6 mm ((3 mm + 3 mm)

6 mm ((3 mm + 3 mm)

espesor máximo del cartón

16 mm ((8 mm + 8 mm)

16 mm ((8 mm + 8 mm)

Tamaño del alambre de uñas

1Se aplicarán las siguientes medidas:

1Se aplicarán las siguientes medidas:

U UNAIL en el interior ancho

14 mm

14 mm

Ángulo de las uñas

45°

45°

Distancia de un solo clavo

60 a 100 mm

60 a 100 mm

Distancia doble entre las uñas

12 mm

12 mm

La energía

61KW

64KW

Una longitud de nial

38 mm (los pies de las uñas 12 mm)

38 mm (los pies de las uñas 12 mm)

Tamaño máximo C

Las demás:

Cubierta

Tamaño MIN A

200 mm

200 mm

Tamaño máximo A

Las demás:

Las demás:

En el caso de los productos de la categoría II, el número de unidad de producción será igual al número de unidad de producción.

180 mm

180 mm

Tamaño máximo B

750 mm

750 mm

El número de la tarjeta es el número de la tarjeta.

350*880 mm

350*880 mm

El valor de las tarjetas de crédito se calculará en función de las características de las tarjetas de crédito.

900*2000 mm

1200*2400 mm

Peso de la máquina

18000 kg

20000 kg

El tamaño de la máquina (L*W*H)

21420*3720*2211 mm

21420*3720*2211 mm

Modo de trabajo

Se aplicará el procedimiento siguiente:

Velocidad de la cabeza del clavo

Se aplican las siguientes medidas:

espesor del cartón

6 mm ((3 mm + 3 mm)

espesor máximo del cartón

16 mm ((8 mm + 8 mm)

Tamaño del alambre de uñas

1Se aplicarán las siguientes medidas:

U UNAIL en el interior ancho

14 mm

Ángulo de las uñas

45°

Distancia de un solo clavo

60 a 100 mm

Distancia doble entre las uñas

12 mm

La energía

73 kW

Una longitud de nial

38 mm ((pie de uñas12 mm)

Tamaño máximo C

Las demás:

Tamaño MIN A

Las demás:

Tamaño máximo A

Las demás:

En el caso de los productos de la categoría II, el valor de los productos de la categoría II será igual al valor de los productos de la categoría III.

180 mm

Tamaño máximo B

750 mm

El número de la tarjeta es el número de la tarjeta.

Cuadro de las partidas 1 y 2

El valor de las tarjetas de crédito se calculará en función de las características de las tarjetas de crédito.

Las mediciones de las emisiones de gases de efecto invernadero

Peso de la máquina

23000 kg

El tamaño de la máquina (L*W*H)

21480*4100*2260 mm

Características de control eléctricoMás del 90% de los elementos eléctricos son de marca internacional, el centro de control utiliza la tecnología de posicionamiento CNC.Hay color pantalla táctil y pulsar el botón dispositivo operativo Parámetros de memoria en todas las unidades de trabajoCuando se detiene la máquina, los datos que ya se han establecido se restablecen automáticamente y cuando se producen productos no es necesario volver a configurarlos, ahorrando tiempo y tablas.

Con almacenamiento de memoria de 1000+ pedidos, con control de computadora, guardar fecha de pedido, eje de pedido rápido y también más fácil de operar.

Todas las unidades utilizan bloqueo neumático, la electricidad aparte, las ruedas de alimentación se detendrá cuando aparte de la máquina para garantizar la precisión de trabajo la próxima vez.Unidad de alimentación automática10 conjuntos de Japón Nitta Control de cinturón de succión completo, Dispositivo de contrarreloj neumático de contrarreloj lateral, La frecuencia de contrarreloj se puede configurar en la pantalla táctil con el ordenador.

Separando todas las unidades con un botón, automáticamente Volver a "Zero" Diseño.

Evitar dañar la máquina en caso de mal funcionamiento.

Motor principal con función de protección de retraso de arranque.

U Forma Teel banda lateral de la mesa entre las unidades de la máquina, evitar lastimar al operador si cualquier operación incorrecta.

Recuerdas de las tablas con motorizado hacia adelante y hacia atrás, ahorrar tiempo de configuración.

Ajuste de la distancia de los tableros delanteros con ajuste sincrónico manual, ajuste cómodo y rápido.

Continúa alimentando y salta la alimentación disponible.

Número de alimentación de los tableros Contador, configuración y visualización de la cantidad de producción.

Con los rodamientos de levas de transmisión reducir la abrasión para asegurar una transmisión sin problemas.


Unidad de prensado automáticocon una capacidad de carga superior a 300 W, pero no superior a 1000 W,

El alimentador de transferencia de vacío con prensado no dañó las tablas.

El dispositivo regulador de presión se instala en cada placa guía, y la presión se puede ajustar de acuerdo con el grosor del cartónUnidad de plegado automáticoSegún el tamaño de las cajas, delante de la pieza plegable con uno o más dispositivos de pegado.B. El trabajo, dos bloques tienen un motor de aceleración independiente, en la depuración conveniente y rápida

El tablero es principalmente a través de tres banda de base de 60 mm de ancho y dos catéteres de abducción de 60 mm de ancho y dos pliegues para lograr los lados izquierdo y derecho de la segunda línea y la cuarta línea 180 del proceso de plegado.

Hay una serie de ángulos diferentes de la rueda guía, de acuerdo con diferentes espesores de papel y cartón, ajustar la rueda guía de la posición y el ángulo diferentes,hacer que el plegado del cartón sea más suave

Desaceleración independiente Sevor motor de accionamiento, fácil de operar, el cinturón inferior con una serie de rodamientos de apoyo, para apoyar el funcionamiento sin problemas del cinturón del maletero

La transmisión independiente de acuerdo con las necesidades del tipo de caja puede ajustar la velocidad de la caja formando mucho más perfecto.

El cartón doblado se ajusta desde la parte plegable hasta el departamento de corrección,y el cinturón superior e inferior de la parte de corrección puede ajustar la velocidad del cinturón superior e inferior para el cartón de acuerdo con la necesidad del cartón, para minimizar la altura de la caja

El departamento de corrección consta de A / B dos guías de bloque, cada placa está equipada con la rueda de corrección, de acuerdo con las necesidades de cartón para modificar el tamaño del sellado de cartón

El sistema de servocorrección se instala en la parte positiva, y el cartón se corrige de nuevo después de la rueda de corrección del cartón, de modo que el cartón puede lograr un efecto más perfectoUnidad de empuje y apretón(Sección de rectificación)Sección de rectificación de la came única, accionamiento bilateral, utilizar rodamientos lineales suizos, hacer barra de cromo deslizamiento, la placa de corrección es más potente y más uniforme corrección en la caja,sellamiento de cartón para garantizar la exactitudUtilizando una cinta independiente de 80 mm de ancho, 6 mm de Taiwan importación de productos blandos de espesor moderado, no triturados; la parte de conteo puede moverse hacia adelante y hacia atrás equilibrado; presión, transmisión de orden, garantizar la calidad perfecta;

Sección de rectificación disponible, segundo ajuste de la forma de cartón,

Asegúrese de que el cartón sea de mejor calidad y de que la cola del pez se reduzca dentro de 2 mm-0 mmUnidad de costuraLa cabeza de los clavos, alta velocidad superior a 1000 clavos/minuto,

la escuela sólo el cartón por dos cinturones planos de 60 de ancho en el departamento de la caja de uñas,

Dos correas se pueden ajustar según el grosor del cartón automáticamente.

el bloque de corrección se instala en la unión de la caja de uñas y la parte de corrección, que se utiliza junto con el sistema de servocorrección de la parte de corrección y la parte de corrección,

equipado con un diseño patentado de una caja de clavos de cabeza de clavija de doble tornillo de tipo oscilante, un embrague y un freno con accionamiento ocular eléctrico, clavos / velocidad de más de 1000 minutos, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.Unidad de transformación de cartónVolte automáticamente el cartón para asegurar la posición del clavo en el lado, no en el medio,

Reducir el daño a la superficie del cartón,dentro de 2 mm-0 mm

Asegúrese de que el apilamiento posterior sea más ordenado y estable.Unidad de conteo y apilamientoContador automático, control de puntos fotoeléctricos + infrarrojos

Cuento automático, apilamiento automático, tecnología más rápida y precisa, mayor eficiencia

La velocidad de conteo se ajusta automáticamente de acuerdo con la velocidad de rotación de la caja de uñas, el modo de operación manual y la velocidad de ajuste también se puede seleccionar
